霍尼韦尔FS20X多光谱 紫外/双频红外火焰探测器

霍尼韦尔FS20X多光谱 紫外/双频红外火焰探测器

一、霍尼韦尔FS20X多光谱 紫外/双频红外火焰探测器概述:

霍尼韦尔Fire Sentry FS20X是-新一代高科技多光谱(UV/DualIR/VIS)火焰探测器,FS20X多光谱 紫外/双频红外火焰探测器是技术先进的FSX系列火焰探测器的成员之一。
Fire Sentry FS20X火焰探测器以性能可靠的Fire Sentry SS4探测器为基础,集成红外和紫外感应技术的又一杰出产品。霍尼韦尔Fire Sentry FS20X火焰探测器是一款多光谱、紫外/双频红外/可见光火焰探测器且配备有经过认证的紫外日盲型传感器。与常规的紫外/红外探测器相比,Fire Sentry FS20X在较宽的温度范围内具有对火灾更快的响应速度,且探测范围长。

二、Fire Sentry FS20X火焰探测器产品特点:

  •--紫外/红外WideBandIR™(宽带红外)技术;
•探测范围大于200英尺@1平方英尺的庚烷火焰;
•Electronic Frequency Analysis™--技术;
•增加可见光传感器具有-佳的防误报警功能;
•检测灵敏度可选;
•90°视角,100%全锥形视野;
•双核微处理器,性能可靠;
•实时时钟,正确提供发生事故的时间;
•FirePic™:-多可提供6条火灾事件前的数据存储记录;
•事件日志:带时间和日期,-多200个事件记录;
•RS485接口;
•非隔离4~20mA模拟输出(源型或漏型);
•报警、故障和火灾确认继电器;
•自动光路检测和电路自检;
•宽广的工作温度范围;
•插拔式电子模块用于组件保护,便于现场安装;
•两个3/4”NPT或两个25mm电气接口;
•功耗低;
•抗RFI与EMI;
•通过FM认证

三、FS20X多光谱 紫外/双频红外火焰探测器技术参数



视野范围 90º,100%全锥形视野;中轴线±45°
灵敏度 极高、高、中等、低:可通过开关调节
响应时间 100英尺处1平方英尺正庚烷火焰:3~5秒;
200英尺处1平方英尺正庚烷火焰:3~10秒
频谱灵敏度 紫外光:185~260纳米;
近红外:400~700纳米;
窄带红外:0.7~1.1微米;
宽带红外:1.1~3.5微米;
工作电压 18~32VDC,额定24VDC
功耗 工作:83mA
报警 133 mA
加热器 155mA
注:温度为0ºF(-17ºC)时,加热器打开。
输出继电器 报警:SPDT(常开/常闭),断开/隙合,锁存/非锁存;
故障:SPDT(常开),通常接通,锁存/非锁存;
辅助:SPDT(常开/常闭),断开/隙合,锁存/非锁存;
触点额定值:1 A×24 VDC
模拟输出 0~20mA,用户可自行选择源型或漏型
回路电阻 50~400欧姆
数字通信 下列其中之一,用户可自行选择:
•RS-485,ModBus协议;
•RS-485,FireBusII;
•RS-485Special(选配);
•HART,选配插入式模块
指示信号 蓝色LED指示灯:电源;
红色LED指示灯:报警;
黄色LED指示灯:故障;
温度范围 工作:-40~+185ºF(-40~+85ºC);
存储:-67~+230ºF(-55~+110ºC)
湿度范围 相对湿度:5~95%RH,非冷凝
振动 符合或高于MilSpec 810C Method 514.2,Curve AW12标准
配线 14 AWG(2.5mm2)~22 AWG(0.326mm2),建议采用屏蔽电缆
电气接口 标准:两个3/4”NPT或两个M25
外壳材质 铝合金或316不锈钢
防护等级 NEMA 4 & 4X,IP66
认证 FM:
Class I, Div. 1 & 2, Groups B, C, & D
Class II, Div. 1 & 2, Groups E, F, & G
Class III
ATEX:II 2 G D
Ex d IIC T4(Ta:-60~+110ºC),T5(Ta:-60~+90ºC),T6(Ta:-60~+75ºC)
CE:
符合EN6000-6-4和EN50130-4标准要求
SIL等级:
FMEDA符合IEC 61508安全要求。
重量 铝制:3.6 lbs(1.6 kg);
不锈钢制:7 lbs(3.2 kg)
安装 旋转支架(可选配)

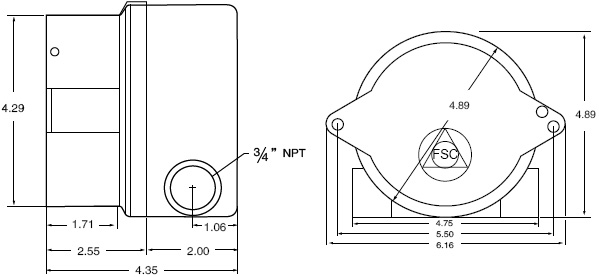

四、Fire Sentry FS20X火焰探测器侧视图和后视图

FS20X火焰探测器侧视图后视图

FS20X火焰探测器侧视图、后视图(所有尺寸的单位均为英寸)

五、霍尼韦尔FS20X火焰探测器的适用场所:

•石油、石化和精炼厂;
•近海平台;
•涡轮机/压缩机;
•乙炔加工和存储;
•油、气管道和泵站;
•液化石油气、液化天然气装卸站;
•天然气和压缩天然气场/站;
•酒精、甲醇及异丙醇的生产和存储;
•原油、汽油的储存场/站;
•军用或民用机库;
•氢气的生产和存储;
•涂料、有机溶剂的存储;
•化学品的生产、存储及装载车间;
•发电厂;
•硅烷存储
