霍尼韦尔FS24X多光谱三频红外火焰探测器

霍尼韦尔FS24X多光谱三频红外火焰探测器

一、FS24X多光谱三频红外火焰探测器概述:

  Fire Sentry FS24X运用的先进软件是火焰探测对应的技术的巨大突破。
霍尼韦尔Fire Sentry FS24X是全新一代高科技多光谱三频(IR/IR/IR/Visible)红外火焰探测器,是应用先进技术的FSX系列中火焰探测器成员之一。Fire Sentry FS24X采用了霍尼韦尔公司的WideBandIR™、WideBand4.3micronIR™和可见光*探测--技术,实现了火焰和火灾探测上的重大突破。Fire Sentry FS24X具有先进的软件算法并配备双核微处理器,为其-佳的火焰探测性能和防误报警处理提供了保证。

二、FS24X多光谱三频红外火焰探测器产品特点:

  •宽频红外“WideBandIR™”--技术
•Electronic Frequency Analysis™--技术;
•可见光传感器具有-佳的防误报警功能;
•探测灵敏度可选;
•视野范围:110°宽视角,100%全锥形视野(另外提供90°宽视角、100%全锥形视野的产品);
•双核微处理器,性能可靠;
•实时时钟,正确提供发生事故的时间;
•FirePic™:火灾事件数据存储记录;
•事件日志:带时间和日期;
•RS485接口;
•非隔离4~20mA模拟输出(源型或漏型);
•报警、故障和火灾确认继电器;
•自动光路检测和电路自检;
•工作温度范围宽;
•插拔式电子模块--技术,用于组件保护以及便于现场安装;
•两个3/4”NPT或两个25mm电气接口;
•功耗低;
•抗RFI与EMI;
•通过FM、ATEX和CE认证;
•符合SIL2要求

三、FS24X三波段红外火焰探测器技术参数:

视野范围 110°,100%全锥形视野;中轴线±55°或90°,100%全锥形视野;中轴线±45°
灵敏度 极高、高、中等、低:可通过开关调节
响应时间 100英尺处1平方英尺正庚烷火焰:3~5秒;
200英尺处1平方英尺正庚烷火焰:3~10秒
频谱灵敏度 可见光:400~700纳米;
近红外:0.7~1.1微米;
宽带红外:1.1~7微米;
宽带红外:3.0~5.0微米
工作电压 18~32VDC,额定24VDC
功耗 正常:56 mA
报警:106 mA
加热器:155 mA
注:温度为0ºF (-17ºC)时,加热器打开。
输出继电器 报警:SPDT(常开/常闭),断开/吸合,锁存/非锁存;
故障:SPDT(常开),通常接通,锁存/非锁存;
辅助:SPDT(常开/常闭),断开/吸合,锁存/非锁存;
触点额定值:1 A×24 VDC
模拟输出 0~20 mA,用户可自行选择源型或漏型
回路电阻 50~400欧姆
数字通信 下列其中之一,用户可自行选择:
• RS-485,ModBus协议;
• RS-485,FireBus II;
• RS-485 Special(选配);
• HART,选配插入式模块
指示信号 蓝色LED指示灯:电源;
红色LED指示灯:报警;
黄色LED指示灯:故障;
温度范围 工作:-40~+185ºF(-40~+85ºC);
存储:-67~+230ºF(-55~+110ºC)
湿度范围 5~95%RH,非冷凝
振动 符合或高于MilSpec 810C Method 514.2, Curve AW12标准
配线 14 AWG(2.5mm2)~22 AWG(0.326mm2),建议采用屏蔽电缆
电气接口 两个3/4”NPT或 两个M25
外壳材质 铸铝或316不锈钢
防护等级 NEMA 4 & 4X,IP66
认证 FM:
Class I, Div. 1 & 2, Groups B, C, & D
Class II, Div. 1 & 2, Groups E, F, & G
Class III
ATEX:II 2 G D
Ex d IIC T4(Ta:-60~+110ºC),T5(Ta:-60~+90ºC),T6(Ta:-60~+75ºC)
CE:
符合EN6000-6-4和EN50130-4标准要求;
SIL等级:
FMEDA符合IEC 61508安全要求。
重量 铸铝:3.6 lbs(1.6 kg);
不锈钢:7 lbs(3.2 kg)
安装 旋转支架(可选配)



四、霍尼韦尔FS24X三波段红外火焰探测器外形尺寸及结构:

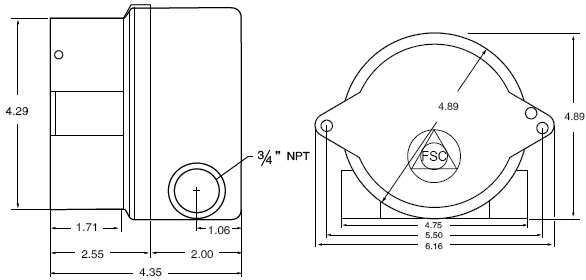

FS24X三波段红外火焰探测器侧视图和后视图

FS24X三波段红外火焰探测器侧视图和后视图(所有尺寸的单位均为英寸)

五、Fire Sentry FS24X多光谱三频红外火焰探测器应用环境:

•石油、石化和精炼厂;
•近海平台;
•涡轮机/压缩机;
•油、气管道和泵送站;
•液化石油气、液化天然气装卸站;
•天然气和压缩天然气设施;
•酒精、甲醇及异丙醇的生产和存储;
•原油、汽油的存储和油库;
•飞机库房;
•氢气的生产和存储;
•涂料、有机溶剂的存储;
•化学品的生产、存储及装载设备;
•发电厂
