一、A705/IR2双红外火焰探测器概述：

　　A705系列火焰探测器(以下简称火焰探测器)，提供了新一代的火焰探测能力和技术标准。火焰探测器使用了专门设计的窄带红外传感器件和太阳日光盲型紫外传感器件，再通过内置的16位微处理器和--信号处理算法，更加有效的区分出真实的火焰辐射与干扰源，也极大程度的降低了环境因素对探测器的影响;探测器可设置5个灵敏度等级，满足更多场合的不同需求;A705系列火焰探测器是在公司原火焰探测器的基础上，通过对市场调研和采集客户反馈信息，通过大量的实验数据，在原有基础上，对硬件电路和软件算法都做了较大改善。A705系列火焰探测器共有一下2个型号：

　　A705/IR2点型红外火焰探测器(继电器型)

　　A705/UV点型紫外火焰探测器(继电器型)

　　二、A705/IR2双红外火焰探测器性能特点：

　　宽视角;

　　高速响应火焰;

　　自带两路火警、故障继电路输出;

　　--信号处理算法，-大程度消除误报的可能性;

　　探测视角可达110°、轴线探测距离可达50米;

　　探测方位可360度提调节;

　　多级灵敏度设置，满足更多场合的不同需求;

　　取得CCCF消防认证和ExdⅡCT6防爆认证。

　　三、A705/IR2双红外火焰探测器应用领域：

　　隧道、油库、工业厂房

　　四、A705/IR2双红外火焰探测器技术参数

　　五、A705/IR2双红外火焰探测器结构与安装：

　　警告：安装探测器之前，请切断探测器供电线路的电源。

　　注意：所有接线必须符合有关标准法规。

　　注意：如探测器安装在防暴区域，探测器的连线应是功率限制连接，并受到控制。火焰探测器的设置以《火灾自动报警设计规范》(GB50116-2008)为准。

　　检查外部连接线是否开路、短路故障。

　　将探测器按下图安装好，并根据保护范围，适当调整探测器的视角角度。

　　注意：所有连线均采用1.0平方以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到A705系列火焰探测器的接线端子上。

　　告诫：过多地或过少地暴露导线可能引起错误的连接。

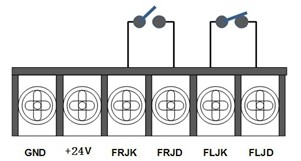

　　六、端子接线：

　　端子接线说明

　　七、包装、运输和储存

　　火焰探测器使用纸箱包装，在包装箱内部填充减振泡沫。

　　火焰探测器可以采用铁路、公路和航空运输，但应当提请装卸时注意，禁止使用搬运工具撞击包装箱的上表面，以免损毁设备面板。

　　八、测试

　　在测试前，通告有关管理部门，火焰探测器系统进行测试，切断维护区域或系统的逻辑控制功能，以免造成不必要的报警联动。火焰探测器在安装结束后以及每次保养维护后必须进行测试。

　　探测器刚上电后进行初始化设置，绿灯常亮，30秒后结束。正常运行，绿灯闪亮的次数代表当前灵敏度等级。

　　测试前，查看LED是否闪亮，如未闪，则探测器未通上电(检查连线)，或已损坏(返回维修)。

　　现场测试工具为酒精灯或火焰模拟器。模拟火灾情况直至探测器报警。测试结束后，通知有关管理部门系统恢复正常。如探测器不能通过这些测试，则应返回维修。

　　注意：火焰探测器内部没有任何用户可调试部分，任何未经厂商同意更换元器件和调整电路都有可能损伤设备的性能。

　　九、维护保养

　　重要事项：火焰探测器必须按照--标准及其有关法规要求，进行定期测试和维护保养，每一年至少对探测器进行一次清洁处理，每月进行一次测试保养。

　　进行清洁前，通告有关管理部门火焰探测器系统将进行维护而临时停止工作。切断将进行维护的区域或系统的逻辑控制功能，以免不必要的报警联动。

　　用抽真空吸气或压缩空气清除探测器正面上的灰尘杂质。

　　如镜头有油渍污垢的话，可用酒精棉球对镜头进行擦拭，切勿硬物划伤镜头。

　　当全部探测器清洁完成后，按照上述测试步骤测试探测器。
