一、凯德JTY-GDM-GS8010点型光电感烟火灾探测器产品概述

　　JTY-GDM-GS8010点型光电感烟火灾探测器是采用红外散射原理结合自主研发的高性能光学迷宫研制而成的智能型探测器，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收信号增强，当烟尘达到一定浓度时，可输出报警信号。本探测器主要具有以下特点：

　　(1)指示灯：正常：红色闪亮或不亮。不亮或闪亮以及闪亮周期均可设置;报警：红色常亮。

　　(2)地址码设定：可通过手持编码器现场设定地址码。

　　(3)灵敏度漂移补偿：探测器可对传感器件因外界环境如灰尘、潮湿、老化等因素引起的长期缓慢变化作出相应的调整补偿。

　　(4)故障自诊断：探测器可自我诊断传感器以及迷宫脏故障，当报警输出使能时，可诊断输出端口短路或断路故障，并向控制器传递故障信号。

　　(5)报警输出：报警输出功能可设置为禁止或使能;设置为禁止时，当探测器报警时，输出端口无报警输出(配接远程灯时远程灯处于熄灭状态)。设置为使能时可配接远程指示灯。出厂默认为禁止状态。

　　(6)灵敏度设置：探测器具备两级感烟灵敏度，可通过手持编码器现场设置，出厂默认为2级灵敏度。

　　二、凯德JTY-GDM-GS8010点型光电感烟火灾探测器技术参数

　　三、JTY-GDM-GS8010火灾探测器保护面积

　　当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》(GB50116)为准。

　　四、JTY-GDM-GS8010火灾探测器结构特征、安装与布线

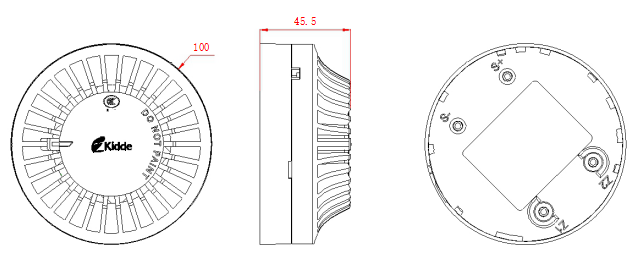

　　JTY-GDM-GS8010探测器的外形结构示意图如下：

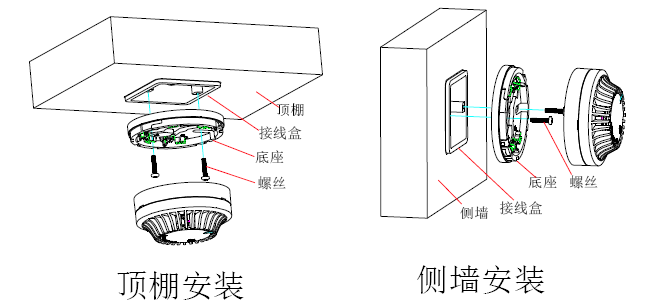

　　JTY-GDM-GS8010探测器安装方式如下：

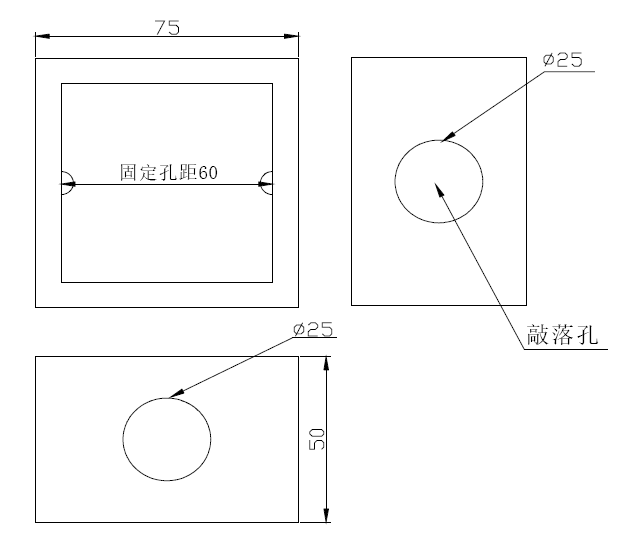

　　接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如下：

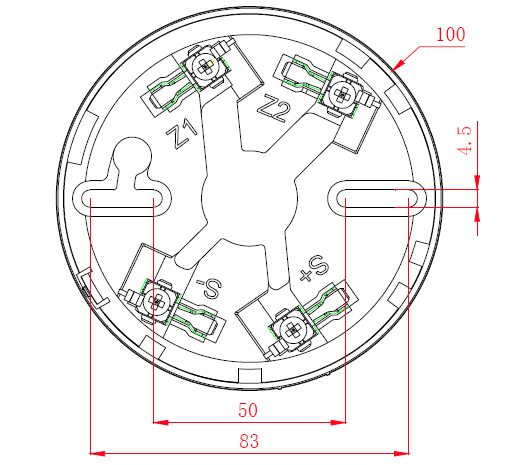

　　GS-802底座外形示意图如下：

　　首先将底座根据需求安装于顶棚或侧墙上。定位底座安装牢固后，将探测器底部上的对位标识C对准定位底座A处，将探测器顺时针旋转到定位底座B处即可安装好探测器(标识位置如图1-5所示)。

　　布线要求：均推荐使用截面积1.0mm2~2.1mm2的防火电缆，穿金属管或阻燃管敷设，但必须符合当地安装规范。建议报警输出接线采用不同颜色线区分极性。
